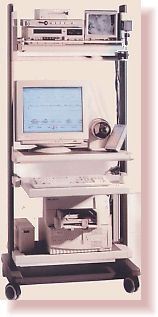

Диагностический комплекс для
полиграфического исследования сна
Клиническое
применение
Основным методом
инструментальной диагностики
расстройств сна является ночное
полисомнографическое обследование.
Полисомнография - это методика
одномоментной регистрации большого
количества физиологических параметров
во время сна. Показаниями для
проведения полисомнографического
обследования являются:
|
у взрослых |
- нарушения дыхания, связанные со
сном (обструктивное апное сна, храп и
т. д.),
- нарушения деятельности сердечно-сосудистой
системы,
- парасомнические и инсомнические
расстройства,
- гастроэнтерологические
расстройства во время сна,
- мочеполовые дисфункции в период сна,
- состояния ночных болей,
- подбор режима вспомогательной
вентиляции (СРАР) во время сна у
пациентов с нарушениями дыхания (лечение
храпа),
- обследование пациентов перед
оперативным вмешательством по
поводу аномалий, строения полости
носа и носоглотки-увулопалатофарингопластикой,
- оценка результатов лечения после
лекарственной и СРАР - терапии, а
также после хирургического
вмешательств
- дифференциальная диагностика
эпилептических и неэпилептических
приступов и уточнения формы
эпилептических припадков,
- мониторинг состояния пациентов в
палатах интенсивной терапии.
|
у детей |
- апное недоношенных и апное
младенцев,
- апное у детей старше 1 года,
- повышенный риск синдрома внезапной
смерти у грудных детей,
- энурез,
- сноговорение.
|
Технические
характеристики прибора
В состав комплекса входят:
- полиграфический биоусилитель на 23 или 57
каналов для регистрации ЭЭГ и других
физиологических показателей,
- блок регистрации, обработки,
визуализации и хранения данных,
- программное обеспечение,
- датчики для регистрации
физиологических показателей,
- компрессор положительного давления.
Полиграфический
биоусилитель:
- 19 (32) каналов(а) ЭЭГ,
- каналы ЭКГ,ЭОГ,ЭМГ,
- канал для определения насыщения
артериальной крови кислородом (SaO2),
- регистрации ороназального воздушного
потока,
- регистрация движения конечностей,
положения тела, усилий дыхательных мышц,
- регистрация храпа и вокализации,
- калибровка и измерение импеданса,
- размеры усилителя - 3/8/16 см,
- потребляемая мощность 1 Ватт (возможно
питание от акамуляторов в портативном
варианте с подключением к ноутбуку),
- опто-гальваническая развязка,
- передача данных и питание (± 6 в) через
СОМ-порт компьютера,
- встроенный 16-битный аналого-цифровой
преобразователь (разрешение 0,125 mV и
частой опроса до 1 КГц при независимой
установки для каждого канала,
- длина соединительного кабеля между
биоусилителем и компьютером до 20-30 метров.
Блок обработки:
- компьютер PENTIUM III,
- монитор-21" с разрешением 1800 на 1440
пикселей с касетвом изображения на
экране, как на бумаге,
- оперативная память - 128 MB,
- жесткий диск от 20 до 80 GB,
- записывающий CD-ROM,
- Windows 2000, 98, 95, NT,
- возможность одновременного подключения
до 4 биоусилителей (кроватей),
- принтер Нewlet Packard, цветной,струйный,
- источник бесперебойного питания.
- видеовход для цифровой запись
видеоизображения пациента в память
компьютера,
- видеомагнитофон (входит в
дополнительную комплектацию.
Программное обеспечение:
- визуализация на экране, как на бумаге,
- длительная регистрация более 24 часов
полисомнографических показателей,
- автоматическая подача сигнала тревоги
при выходе параметров за заданные
пределы,
- независимая установка частоты
квантования сигнала, усиления, фильтров
низкой и высокой частоты, цвета кривых,
- маркировка событий во время записи (on-line)
и при визуальном анализе данных (off-line),
статистическая обработка меток,
- одновременный мониторинг и регистрация
данных с двух кроватей,
- мониторинг и регистрация данных, с
одновременным просмотром и анализом уже
записанных данных в разных окнах,
- автоматический поиск специфических
феноменов сна: сонных веретен, острых
волн,К-комплексов, стадий ЭЭГ-сна,
движений глаз, отклонений параметров
дыхания, ЧСС, SaO2, артефактов и построение
их гистограмм,
- автоматическое определение стадий сна,
реакций пробуждения и
кардиореспираторный анализ (по
стандартным и собственным алгоритмам),
- ручной анализ полисомнографических
записей с одновременной синхронной
визуализацией в 2-х разных окнах
анализируемой записи и результатов
анализа (сомнограмма, гистограммы),
- ручная корректировка результатов
автоматического анализа,
- автоматизированная формулировка
клинического заключения по результам
ручного или автоматического
полисомнографического анализа,
- анализ данных ЭЭГ (амплитудно -
частотный кластерный анализ, спектры,
картирование, ремонтаж биполярных
записей,
- автоматизированное ЭЭГ - клиническое
заключение,
- анализ видеоизображения с селекцией
движений (акирграфия) и сопоставление с
полисомнографическими данными,
- база данных пациентов (неограниченное
число записей, анонимность кодировки
пациентов, личный пароль врача, фамилия
пациента или номер его файла,
экономичность, простота архивирования и
поиска данных на разных медиа-носителях,
- совместимость формата данных (импорт/экспорт)
с другими форматами: ASCII, EDF и др.,
- загрузка обновленных версий ПО через
интернет.
Электроды и датчики:
- электроды и шапочки для регистрации ЭЭГ,
- электроды и крепление ЭОГ, ЭМГ, ЭКГ,
- датчик
для регистрации ороназального
воздушного потока,
- датчики
движения конечностей,
- положения тела,
- пояс для
регистрации усилия дыхательных мышц,
- пульсоксиметр для определения
насыщения артериальной крови кислородом
(SaO2),
- датчики для измерения
внутрижелудочного давления и рH-метрии,
- микрофон для регистрации храпа и
вокализации.
Сервисное обслуживание.
- обучение специалистов методу
полисомнографии с выдачей удостоверения
о повышении квалификации (на базе
отделения восстановительного сна Центра
реабилитации Медицинского центра
Управления делами Президента РФ, г.
Москва)
- гарантийное обслуживание в течение 2 лет,
- поставка новых версий программного
обеспечения,
- постгарантийное обслуживание (по
отдельному договору),
- горячая линия информационной поддержки
через Internet.
- семинары и
конференции по сомнологии.
